Enrouleurs à tourelle – “TREW SERIES”

PYRADIA “TREW SERIES est notre gamme d´enrouleurs a tourelle la plus compacte et flexible, compatible avec une large variété de substrats comme du film, de la feuille, du papier et du non-tissé.

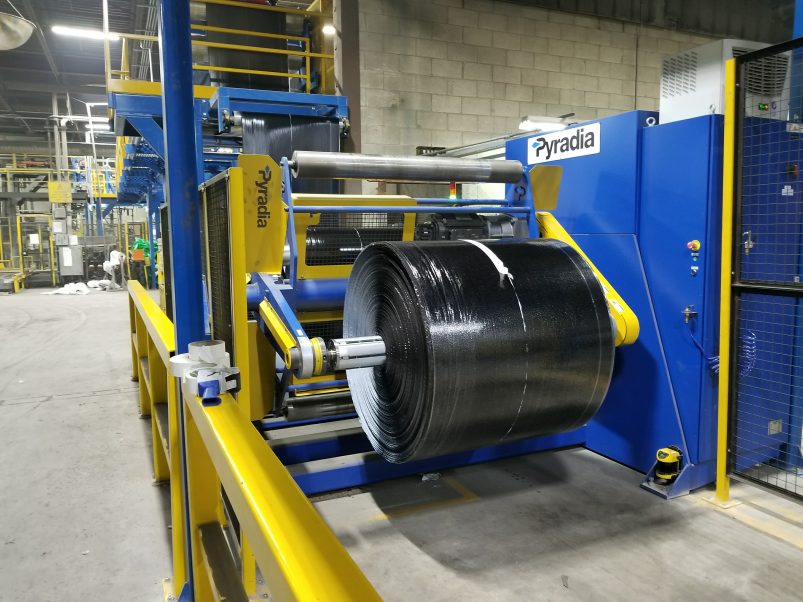

Cet enrouleur à tourelle à cadre ouvert permet d’enrouler jusqu’à des diamètres de 55″ (4500 lbs) et une vitesse de 1200 pieds par minute. Cette machine comprend un système d’épissure entièrement automatique, un système de guidage pneumo-hydraulique et un contrôleur de tension.

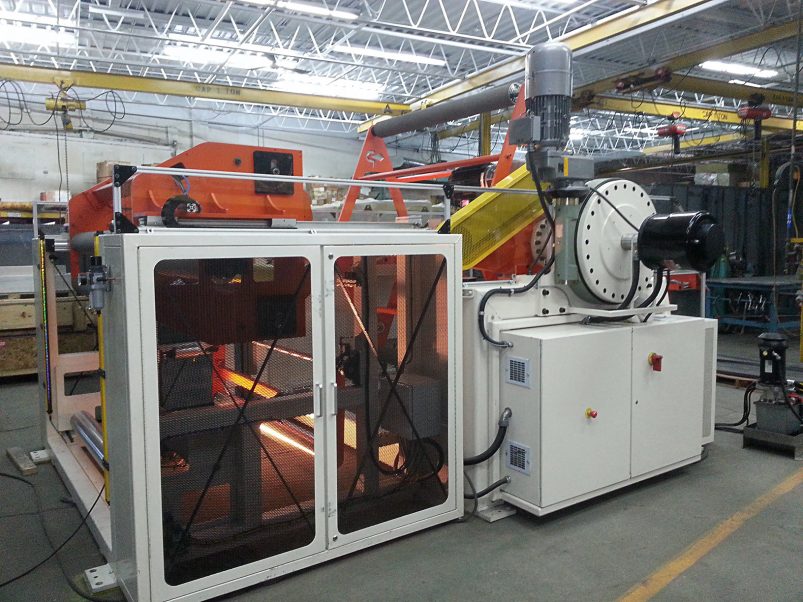

Enrouleur à tourelle à axe fantôme

Cet enrouleur à tourelle à axe fantôme est équipé comme suit: section de contrôle de tension, entaillage de rebord, guide à pivot décentré et triple mode d’opération du rouleau presseur. Il peut fonctionner avec le rouleau presseur, désengagé, en contrôle de tension ou en mode d’ouverture minimum. La plus récente technologie est utilisée pour contrôler l’enrouleur, à l’aide d’entraînements AC vectoriels, automate programmable et interface homme-machine facile d’utilisation. Les matériaux les plus durs peuvent être coupés facilement en utilisant notre système de support de contre couteau “back-knife” révolutionnaire (en attente de brevet).

Obtenir une soumission Études de cas

Détails

Tous nos modèles, allant du support à simple position à la plus sophistiquée tourelle automatique, peuvent incorporer les caractéristiques et options suivantes:

TYPES DE CONSTRUCTION

Structure tubulaire de construction robuste
Construction faite de plaques machinées massives

CONTRÔLE DE TENSION

Contrôle de tension manuelle
Détecteur de diamètre ultrasonique
Contrôle par rouleau sur balancier
Contrôle par rouleau transmetteur en circuit fermé

ÉPISSURE / COUPE & TRANSFERT

Table optionnelle pour assister l’opérateur lors de l’épissure, incorporant des pinces-feuilles en amont et en aval, un guide de couteau et un distributeur de ruban
Épissure manuelle, semi-automatique et épissure au vol entièrement automatique pour nos tourelles et dérouleurs à déplacement linéaire à simple position
Système de coupe et transfert manuel, semi-automatique et entièrement automatique pour nos tourelles et enrouleurs à déplacement linéaire à simple position
Dérouleurs à épissure chevauchement/bout en mode arrêt

FREINS / ENTRAÎNEMENTS

Freins à disques pneumatiques
Techniques de freinage à particule magnétique
Entraînements DC régénérateurs ou AC vectoriels pour une tension très faible
Entraînements servo
Systèmes entièrement réversibles
À freins ou transmission
transmission centre, surface ou surface/centre

AUTRES CARACTÉRISTIQUES DISPONIBLES

Capacité de dérouleur/enrouleur sens horaire/anti-horaire
Positionnement latéral manuel, guide automatique de bordure, guide automatique de centrage
Rouleau oblique pour bords de feuille défectueux
Avec ou sans arbre
En porte-à-faux ou à mandrin amovible

SPÉCIFICATIONS

MODÈLES STANDARDS* :

MODÈLE – ENROULEUR à TOURELLE	DIAMÈTRE DE ROULEAU MAX (A)	POIDS DU ROULEAU MAX	LARGEUR DE SUBSTRAT MAX	VITESSE MAX
TREW 40	40 po	3500 lbs	84 po (2100 mm)
TREW 40	(1000 mm)	(1600 kg)
TREW 48	48’’	5900 lbs
TREW 48	(1200 mm)	(2700 kg)	2000 pi/min (600 m/min)
TREW 60	60’’	10000 lbs
TREW 60	(1500 mm)	(4500 kg)
* Pyradia est un fabricant de machinerie sur mesure . Si les spécifications de votre projets ne s´accordent pas avec nos spécifications standards, nos équipes d´ingénierie ont l´expertise pour concevoir la solution optimale répondant à vos besoins.
